Главная страница
Главная страница платформы Wheelies является центральным дашбордом, предоставляющим сводную информацию о дронах, миссиях и общем состоянии системы. После авторизации пользователь попадает именно сюда.

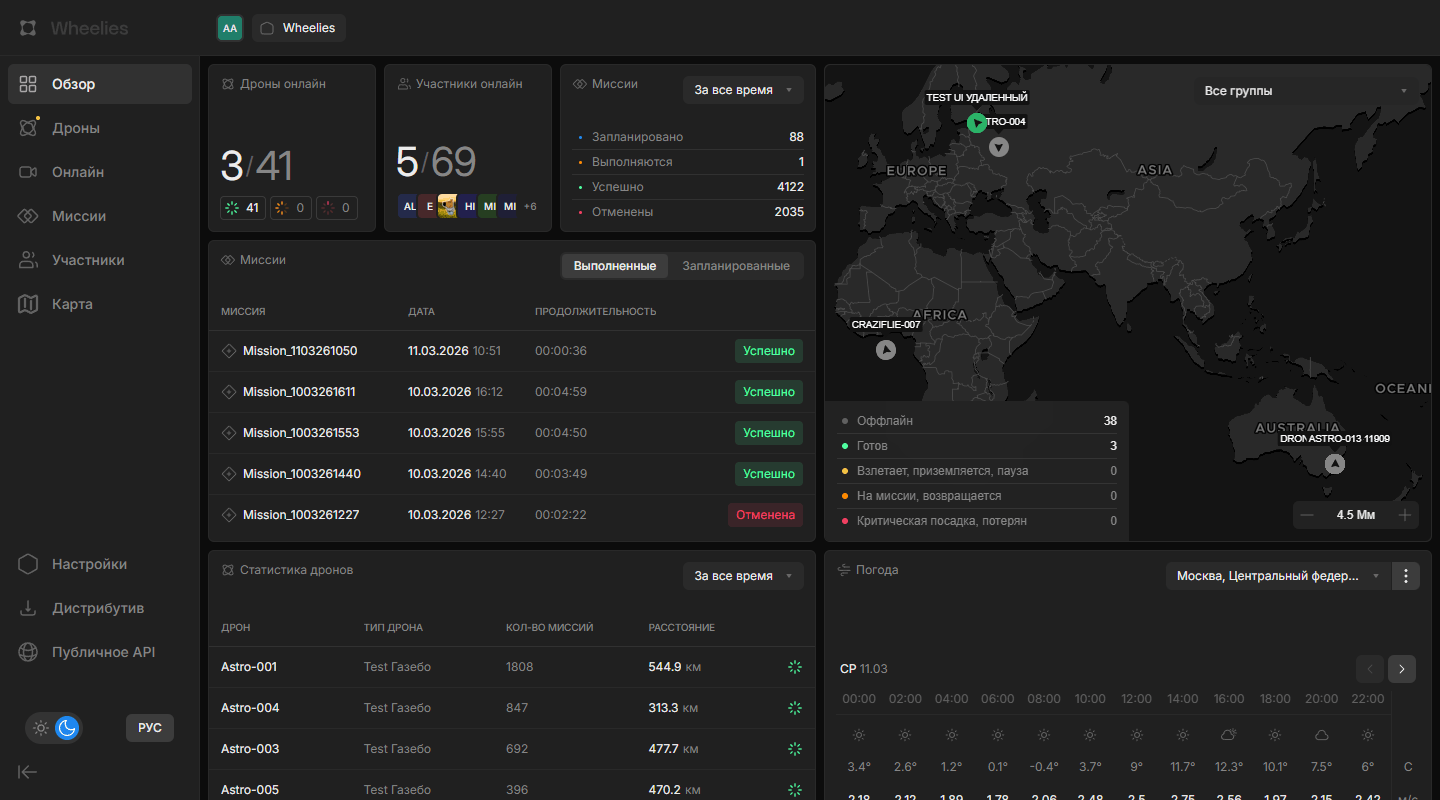

Обзор интерфейса
Интерфейс главной страницы состоит из трёх основных элементов:
- Верхняя панель — верхняя панель с логотипом, названием организации и иконкой профиля
- Боковое меню — навигация по разделам платформы: Дроны, Миссии, Карта, Видеопотоки, Участники, Дистрибутив, Настройки
- Рабочая область — набор виджетов с информацией
Виджеты
Дроны онлайн
Виджет отображает количество онлайн-дронов относительно общего числа дронов организации (например, «3 / 7»). Онлайн-дронами считаются все, кроме находящихся в статусах offline, lost и deleted.
Под счётчиком отображаются три индикатора здоровья:
| Индикатор | Описание |
|---|---|
| Работоспособен (зелёный) | Количество дронов в нормальном состоянии |
| Обслуживание (оранжевый) | Количество дронов, требующих внимания |
| Неисправен (красный) | Количество дронов с критическими проблемами |
Участники онлайн
Виджет показывает количество онлайн-участников относительно общего числа пользователей организации (например, «2 / 12»). Под счётчиком отображаются аватары первых шести участников — если пользователей больше, появляется дополнительный элемент «+N» с числом оставшихся.
Миссии
Сводная статистика миссий с возможностью выбора периода: за всё время, за год, за месяц, за неделю или за день. По каждому периоду отображаются счётчики:
- Запланировано — миссии, ожидающие запуска (включая не начавшиеся)
- Выполняются — миссии в процессе выполнения (включая приостановленные)
- Успешно — завершённые миссии
- Отменены — отменённые миссии
Если данных за выбранный период нет, отображается сообщение «Данные не найдены».

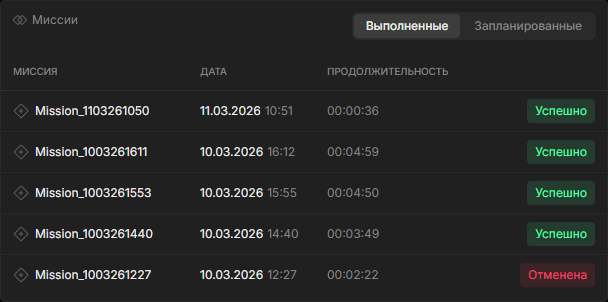

Последние миссии
Таблица последних миссий с двумя вкладками — «Выполненные» и «Запланированные» (по 5 записей). В каждой строке:
| Столбец | Описание |
|---|---|
| Миссия | Название миссии |
| Дата | Дата начала (время — при наведении) |
| Продолжительность | Общее время выполнения |
| Статус | Цветной индикатор статуса |
Щелкните на строку для перехода к просмотру миссии. Если миссий ещё нет, отображается сообщение «Пока нет выполненных миссий» или «Пока нет запланированных миссий» в зависимости от вкладки.

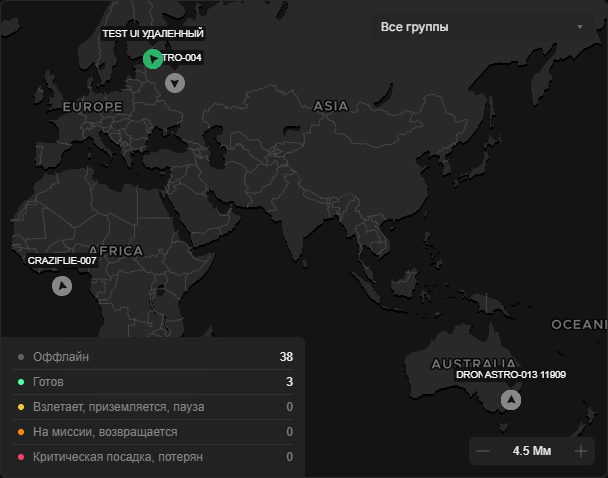

Карта
Интерактивная мини-карта с маркерами всех дронов организации. Каждый маркер окрашен в цвет, соответствующий текущему статусу дрона, и содержит стрелку направления полёта. Позиции онлайн-дронов обновляются в реальном времени через MQTT.
Над картой расположен фильтр по группам статусов:
- Все группы — все дроны
- Оффлайн — отключённые дроны
- Готов — подключённые и готовые к работе
- Взлетает, приземляется, пауза — дроны в процессе манёвров
- На миссии, возвращается — дроны, выполняющие задание
- Критическая посадка, потерян — дроны в аварийном состоянии
Под картой отображается легенда с количеством дронов в каждой группе. Щелкните на маркер дрона для приближения к его текущей позиции.

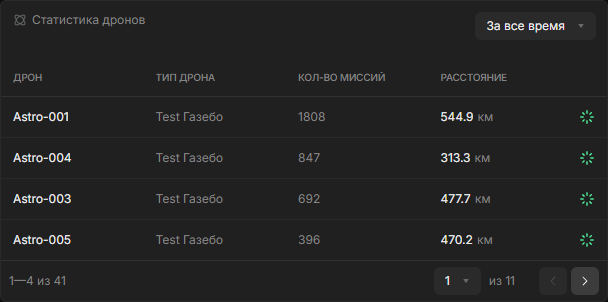

Статистика дронов
Таблица с показателями по каждому дрону за выбранный период (за всё время, за год, за месяц, за неделю, за день). Дроны отсортированы по количеству миссий.
| Столбец | Описание |
|---|---|
| Дрон | Название дрона |
| Тип дрона | Категория устройства |
| Кол-во миссий | Число выполненных миссий за период |
| Расстояние | Общее расстояние в километрах |
| Здоровье | Индикатор состояния (зелёный / оранжевый / красный) |
Щелкните на строку для перехода на страницу дрона. Если дронов ещё нет, отображается сообщение «Пока нет активированных дронов». Таблица поддерживает пагинацию по 4 записи.

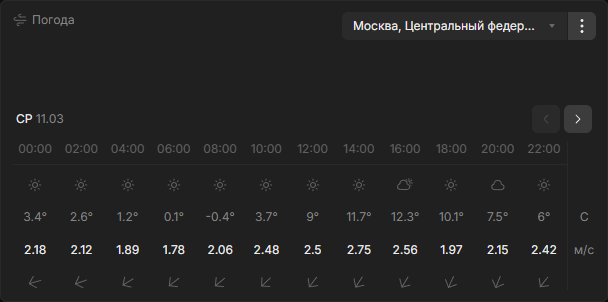

Погода
Виджет отображает почасовой прогноз погоды для выбранной локации. В таблице для каждого часа указаны:
- Время — час дня
- Погода — иконка погодных условий
- Температура — значение в °C
- Скорость ветра — значение в м/с (цвет зависит от силы: обычный при < 8 м/с, жёлтый < 16, оранжевый < 24, красный ≥ 24)
- Направление ветра — стрелка
Над таблицей доступен выпадающий список для выбора локации и кнопки навигации по датам (вперёд / назад). Через меню «⋮» можно добавить новую локацию или удалить текущую.
В АРМ-версии платформы виджет погоды отображает сообщение «Погода не доступна в локальной версии». Управление локациями недоступно.

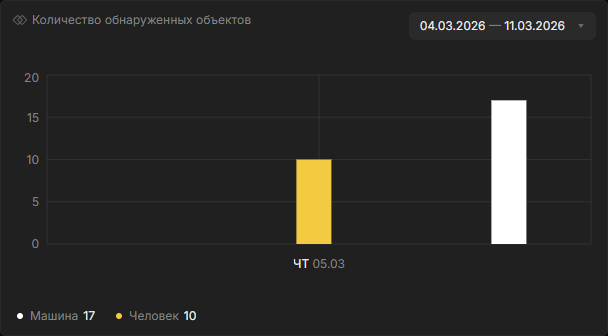

Обнаруженные объекты
Столбчатая диаграмма с количеством объектов, обнаруженных дронами за выбранный период (по умолчанию — последние 7 дней). Столбцы группируются по дням и окрашены по типам обнаруженных объектов.
Над диаграммой расположен выбор диапазона дат. Под диаграммой — легенда с цветными маркерами типов объектов и общим количеством по каждому типу. При наведении на столбец отображается всплывающая подсказка с датой и детализацией по типам.

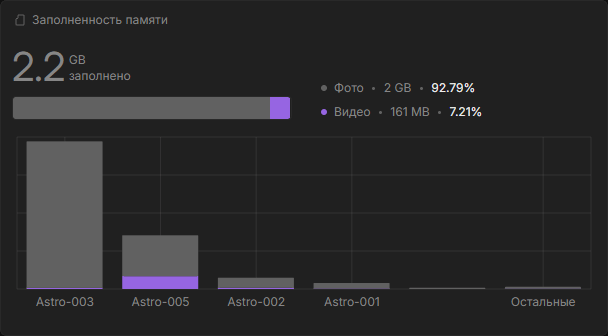

Заполненность памяти
Виджет отображает общий объём занятого дискового пространства организации с разбивкой на фото и видео. В верхней части — общее значение и прогресс-бар, разделённый на два сегмента (фото — серый, видео — фиолетовый).
Ниже расположена столбчатая диаграмма по дронам (до 5 дронов с наибольшим объёмом, остальные объединены в категорию «Остальные»). Каждый столбец также разделён на фото и видео. При наведении отображается точный размер для каждого типа.
